ETAP冶金企業解決方案

鋼鐵工業是我國國民經濟的重要基礎產業，是國家經濟水平和綜合國力的重要標志，鋼鐵發展直接影響著與其相關的國防工業及建筑、機械、造船、汽車、家電等行業。同時鋼鐵行業也是高耗能行業，據初步估算，2012年鋼鐵工業總能耗占全國總能耗的16.1%，用電占全國總用電量的12.36%左右，可見電力系統是鋼鐵企業能源系統的重要組成部分，如果對鋼鐵企業的電力系統從發電、輸電到配電進行全方位的優化和控制，那么鋼鐵企業將避免不必要的電力浪費，提高電力利用效率，具有非常重要的意義。

二、大型鋼鐵企業供配電特點

鋼鐵廠的生產用電與一般性企業的用電不同，有很多獨有的特點。

◆對供配電的可靠性要求非常高

鋼鐵廠的供配電設備中有很多精密度高、連續性生產的設備，高爐、卸船機、軋機等設備，如果電壓驟降或突然斷電，都會對設備造成很大損壞，帶來重大經濟損失。

◆單機容量大

在鋼鐵企業，數千kW的電動機應用較多，如燒結的抽風機、煉鋼煉鐵的除塵風機等等。隨著現代鋼鐵企業的發展，工藝的規模越來越大，單機容量也越來越大。單臺電動機容量增大帶來了起動等一系列問題。

◆諧波源多，且諧波電流大

鋼鐵廠的供配電系統大都是采用大中型冶金設備，這種設備大多是非線性負荷，電弧爐、卸船機、軋機以及各種交直流調速設備等，在運行中都會產生諧波電流。諧波注入系統會導致電容器、電動機等設備被損壞，對繼電保護系統等的安全有效運行造成威脅，使電線等的損耗增加，使測量?jī)x表誤差增大，通信受到干擾。由此，對鋼鐵企業一定要制定諧波抑制方案，統籌進行諧波潮流和諧振計算。

◆沖擊負荷大

鋼鐵企業由于有軋機及電爐等車間，會產生有功沖擊負荷及無功沖擊負荷，這都需要電力系統全部承擔。例如當軋機主傳動采用直流調速、交－交變頻調速時，在軋機（咬鋼）加速期間，不僅僅產生有功沖擊負荷，還產生很大的無功沖擊負荷，當交－交變頻調速傳動電機采用異步電動機時，情況更為嚴重，在加速期間的功率因數可低到0.2，無功沖擊負荷巨大，從而造成嚴重的電壓波動及閃變。因此在鋼鐵企業供電系統設計階段必須考慮負荷沖擊的問題。

◆TRT自備熱電廠

現代大型鋼鐵企業，用電負荷越來越大，單靠電網供電是有困難的，勢必要建設相應的發電廠，為鋼廠供電。鋼鐵企業的自備電廠一方面可以消耗鋼廠的剩余煤氣，保護環境，另一方面又可以作為鋼鐵企業的保安電源。自備電廠發電機一般接入鋼鐵企業內部配電網，可以減少鋼鐵企業與電力系統連接的主變?nèi)萘?，減少電費。因此自備電廠的建設對鋼鐵企業來說是一項既經濟又可靠的措施，但是自備電廠又增加了鋼鐵廠供電系統的復雜性，由此帶來的很多系統穩定性問題需要我們?nèi)タ紤]。

◆短路容量大

鋼鐵企業內總降壓變電所的（110/10kV、110/35kV/10kV等）變壓器63MVA容量比較常見，甚至有80MVA、90MVA的變壓器，10kV斷路器的開斷電流往往要選31.5kA，再考慮電動機反饋的情況，以及余壓、余熱發電機提供的短路電流，都需要我們?cè)谠O(shè)計初期進行精確的短路計算分析。

ETAP是國際通用的電力及電氣系統分析計算商業軟件，由美國ETAP公司于1984年開發1986年正式發布。目前產品和服務已經涵蓋全世界100多個國家，全球有40,000多家用戶，60,000多個許可證授權，70多家分公司及代理。同時ETAP也是功能全面的綜合型電力及電氣分析計算軟件，能為發電系統、輸電系統、配電系統、微電網系統以及工業電力電氣系統提供從規劃到設計，從分析、計算、仿真到實時運行控制全面、強大的解決方案。

針對以上鋼鐵企業供配電系統的一系列特點和問題，ETAP軟件可以提供一整套全面、可靠的解決方案。首先在鋼鐵企業供配電系統設計階段，我們可以采用ETAP下列離線分析計算模塊輔助設計：

潮流計算

短路計算

諧波分析

暫態穩定

電動機起動分析

保護設備配合和動作序列

在鋼鐵企業供配電系統運行階段，我們可以使用ETAP實時系統以下功能對整個鋼鐵廠的電力進行全面的監測、管理和優化控制等：

PSMS高級監測和仿真

EMS能量管理系統

ILS智能切負荷

ISub變電站自動化

……

鑒于ETAP強大的功能以及各種權威機構的認證，目前在中國已經有相當大一批鋼鐵企業用戶也在使用ETAP幫他們解決電力系統的各種問題：

◆寶山鋼鐵股份有限公司

◆濟南鋼鐵集團總公司

◆馬鞍山鋼鐵股份有限公司

◆江蘇永鋼集團有限公司

◆中冶東方工程技術有限公司

◆中冶賽迪工程技術股份有限公司

◆中冶長天國際工程有限公司

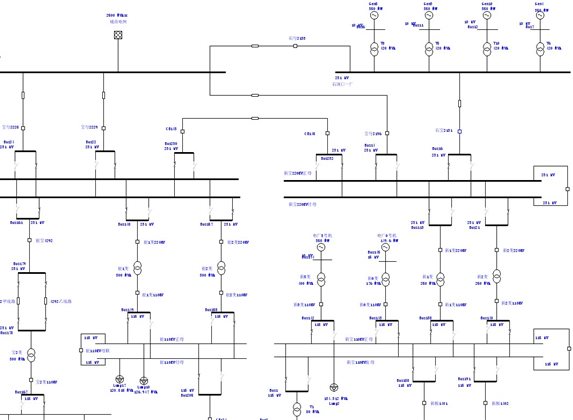

下面是某個鋼鐵廠電力系統部分單線圖，該單線圖主要考慮了電網、發電機、變壓器（主要是220kV/110kV部分），低壓配電部分進行了簡化，用等效負荷來代替。接下來我們通過這個實例來演示一下ETAP如何解決前面提到的鋼鐵企業電力系統的幾個問題。

圖1 鋼鐵廠供配電系統簡圖

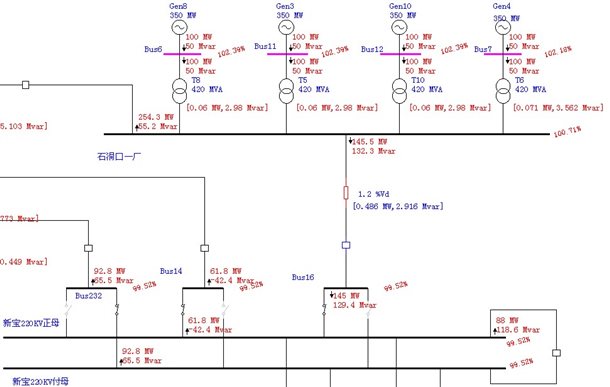

潮流計算

另外，ETAP軟件還提供了三維數據庫的管理，利用工程數據版本、開關分合狀態以及案例編輯器你可以仿真系統各種各樣的運行方案，并進行仿真結果的比較分析。

圖2 系統潮流計算結果顯示圖

短路計算

短路故障是電力系統最嚴重的故障，短路所產生的短路電流會對系統造成極大的危害。鋼鐵廠的電網一般都是國內最大的企業電網之一，其運行的安全穩定直接關系到全廠生產的順利進行，因此對鋼鐵廠供配電系統進行短路計算是鋼鐵廠進行電網規劃、設計與運行管理的主要依據。

ETAP短路計算模塊依據IEC60909和IEC61363標準，既可以計算三相對稱短路也可以計算三相不對稱短路，計算結果包括初始對稱有效值、峰值電流、直流分量、全電流有效值等，對于你進行開關設備選型、繼電保護整定帶來極大的便利。

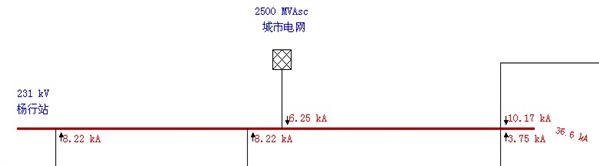

如圖3所示，在楊行站母線故障時，我們通過短路計算可以求得母線總的故障電流以及各支路的反饋電流。

圖3 系統短路計算結果顯示圖

諧波分析

前面介紹過鋼鐵廠配電系統由于有很多非線性負荷，導致系統中諧波含量特別大，利用ETAP諧波分析模塊不僅可以計算系統諧波潮流的分布，還可以根據計算出來各次諧波的大小，設計濾波器降低諧波含量，而且利用頻率掃描功能可以掃描出系統中存在的并列諧振點，制定合理的方案，消除諧振點。

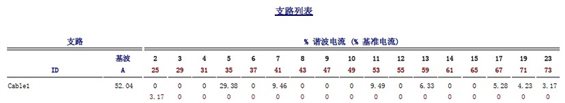

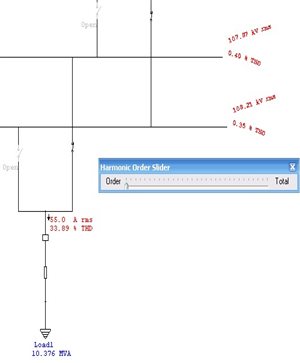

如圖4所示，我們假設Load1負荷為電弧爐模型，并將其設為諧波源，通過諧波計算在單線圖上我們可以看到各母線電壓、支路電流的諧波畸變度以及各次諧波的含量，并通過畫圖選項可以繪制各諧波電壓和諧波電流的頻譜圖與波形圖。

圖4 系統諧波計算結果顯示圖

暫態穩定分析

ETAP暫態穩定分析模塊主要是用來分析系統變化或發生干擾時電力系統的動態響應和穩定極限。程序模擬電力系統的動態特性，執行用戶設定的事件和動作，解系統網絡方程和機械微分方程，發現系統和電機在時域內的響應。通過這些響應，用戶可以確定系統的暫態特性，作穩定評估，校驗保護設備設定，并運用必要的補償和加強措施來提高系統穩定性。

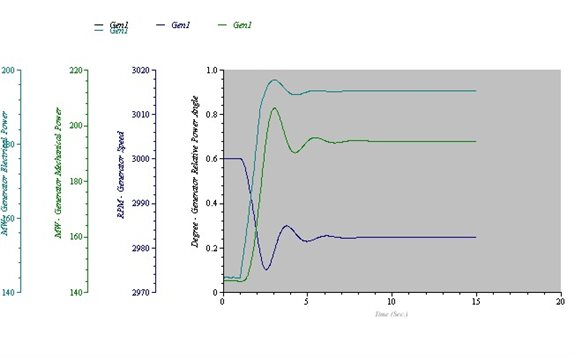

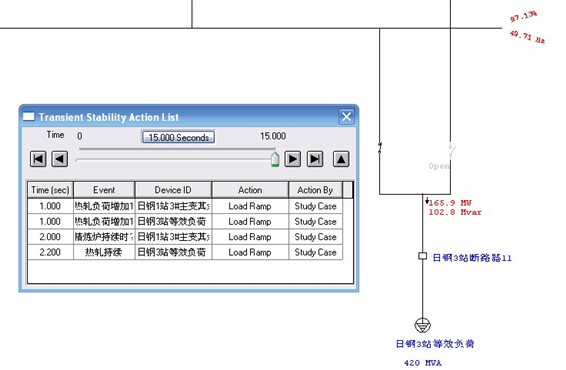

沖擊負荷是鋼鐵廠電力系統常見的負荷，通過ETAP暫態穩定模塊我們可以模擬系統中發生負荷沖擊時，系統電壓和頻率的變化，檢驗系統的穩定性，如圖5所示，我們對熱軋負荷的沖擊進行了暫態穩定仿真，可以看到在沖擊過程中系統的電壓、頻率變化以及發電機的功角特性。

圖5 系統暫態穩定仿真結果顯示圖

電動機加速分析

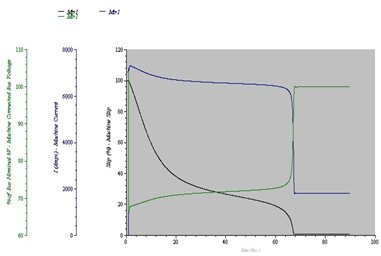

鋼鐵企業中有很多大容量的電動機，這些電機在啟動時從系統中吸取很大的電流，相當于電機額定電流的六倍左右，使系統產生很大的電壓降，并對系統其他負荷的正常動作產生干擾。因?yàn)殡姍C(jī)加速轉矩由電機終端電壓決定，所以很多情況下，正在起動的電機由于終端電壓較低而無法達到額定速率。這使得鋼鐵企業中電機起動分析變得特別重要。

ETAP 提供了兩種電機起動計算方法：動態電機加速和靜態電機起動。在動態電機加速計算中，以動態模型模擬發動機，用程序模擬電機的整個加速過程。用這種方法來確定電機是否可以以這種形式起動，電機要用多長時間達到它的額定速率，以及確定電壓降對系統的影響。在靜態電機起動方法中，在加速期間，用堵轉的方法，起動電機，模擬對正常運行負荷最壞的影響。同時ETAP還可以模擬電機各種起動方式，比如定子串聯電阻、電抗，Y/△接法，軟起動，變頻起動等。圖6是制氧空壓機起動過程中電機電流、轉差率及母線電壓的曲線圖。

圖6 制氧電機起動仿真結果顯示圖

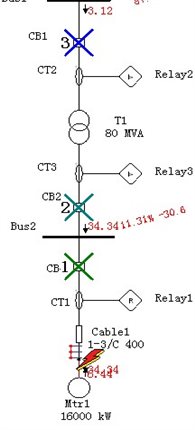

保護設備配合及動作序列

ETAP Star過流保護及配合模塊提供一個直觀的時間-電流特性曲線(TCC)分析方法，來進行保護設備的定值整定及校驗，易于使用的圖形用戶界面、準確的保護裝置建模、設備設置報告以及大量的經過V&V認證的保護裝置數據庫所有都包括在一個集成的、基于規則的設計中。

鋼鐵廠的供配電設備中有很多精密度高、連續性生產的設備，這些設備對供電可靠性要求特別高，所以保護設備的整定配合務必要準確可靠，再加上鋼鐵廠供電系統本身比較復雜，保護設備種類也多，所以鋼鐵廠保護設備整定工作給設計及運行人員帶來很大的挑戰。選擇使用ETAP保護配合模塊不僅可以幫用戶節約時間，而且整定結果也更加準確可靠。圖7是上述鋼鐵電力系統中一個電機支路的TCC曲線配合視圖，從圖上可以直觀的看出各保護設備的配合關系以及插入故障后保護設備的動作序列。

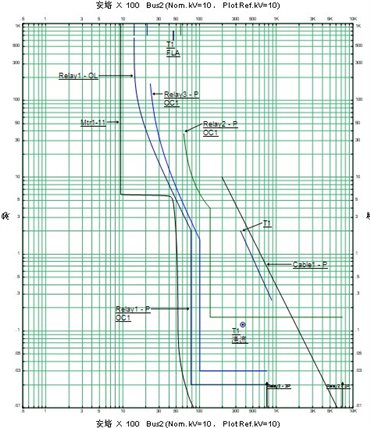

圖7 保護設備配合TCC曲線圖

由于鋼鐵企業長期以來都是能源消耗大戶，為了提高企業內部資源綜合利用率、大幅降低單位能耗指標，給企業創造顯著的經濟效益，在鋼鐵企業電力系統中采用高級的監控系統或能量管理系統是一個非常明智的選擇。

ETAP實時企業解決方案是一套綜合的軟件產品，提供智能電力監測、能量管理、系統優化和自動化、實時預測等功能，適用于實時電力管理系統。ETAP實時系統的強大功能必定會使鋼鐵企業從中受益。

如下圖所示，ETAP實時系統主要分為四部分，高級監測和預測模擬、能量管理系統、智能變電站以及智能切負荷。

電力系統監測和模擬（PSMS）是ETAP實時管理應用程序的核心。對于大型的和小型的電力系統、發電廠、工廠、制造廠和海上采油平臺，PSMS都是理想的選擇。PSMS利用電氣和物理參數、負載以及發電水平、網絡拓?fù)浜涂刂七壿?，能夠?qū)Ω鞣N改變和擾動做出適當?shù)南到y(tǒng)響應。另外，PSMS能夠確定潛在問題的根源并能提出糾正動作的建議，從而避免斷電的發生。

• 高級監測

通過智能的圖形化用戶界面、單線圖和數字儀表提供直觀、完整的實時監測。監測功能包括校驗系統網絡狀況、估計缺失的系統狀態、檢測網絡異常、趨勢測量值和報警通知。

PSMS可以用事件日志和報警工具跟蹤并記錄不正常的動作。系統可以在臨界故障發生之前發現并通知問題。另外系統信息的變化可以圖形化的顯示和記錄下來。它可將計算結果同測量值作比較，對有缺失數據和存在越限數據的設備將彈出報警框。

PSMS擁有狀態和負荷估計功能。電力系統實時運行和控制需要掌握系統的真實運行工況，由于測量和數據通信等方面的原因，得到的數據難免存在誤差，甚至出現壞數據，ETAP狀態估計能在一定程度上剔除壞數據，準確地實時掌握系統的拓?fù)浣Y(jié)構，提高數據的精度。

• 事件回放和歷史分析

事件回放的全部信息包括：系統拓?fù)?、系統負荷（有功、無功）、狀態和負荷估計的結果、發電（有功、無功和機端電壓）、潮流（線路、變壓器和饋線的功率和電流）以及報警和警告等。

事件回放和歷史分析主要用于：（1）分析事故或故障的原因和影響；（2）系統運行方式的改進；（3）各種可能的操作的探究；（4）“操作預演”案例的討論。

• 負荷預測和趨勢

負荷預測對于工業用戶和電網來說都是一個理想的工具，它可以準確可靠地預測系統中的未來短期負荷。一個好的預測對昂貴的發電系統單元的開機和停機、能源采購、系統需求的管理以及根據預測的負荷增長的調度系統升級有直接、重要的影響。

ETAP負荷預測利用經典的算法將多個輸入變量關聯在一起，如把預測的天氣狀況連同像儀表端負荷和天氣狀況這樣的歷史數據關聯在一起，來構建預測模型。

ETAP數據趨勢是一個用戶友好并且靈活的趨勢應用功能，既支持實時數據也支持存檔的歷史數據。

• 預測模擬

允許通過實時和存檔數據的應用預測對操作員動作和事件的系統響應。例如分析在當前系統運行方式和負荷狀況下操作員的動作（例如斷路器打開或關閉），或者事件（例如a、起動某臺大容量電動機；b、假定系統發生大擾動如短路、跳機、與主網脫離等）。當然，也可以在事件回放模式下的存檔數據重現的系統運行方式和負荷狀況下分析操作和事件的系統響應。

5.2能量管理系統（EMS）

ETAP能量管理系統（EMS）是一套用于監測、控制、優化發電和輸電系統性能的應用軟件。這個智能的能量管理系統被設計來減少能量消費、增加系統利用率、提高可靠性和預測電氣系統性能以及優化能量使用減少成本。

• 自動發電控制(AGC)

自動發電控制（AGC）計算必需的參數或變化從而優化發電機組的運行。該應用軟件使用實時數據如頻率、實際發電、聯絡線潮流和機組控制器狀況來提供發電的變化。AGC也能計算必需的參數去控制負載頻率，同時提供要求的數據去維持頻率和功率按照預定值與相鄰的系統進行交換。

AGC是完全與經濟調度和交易安排相結合的，因此可自動地確保發電調節器按照預定的最經濟的方式運行。AGC為最佳的電氣系統運行提供指導，以滿足每個發電機的功率需求、蒸汽需求和最小的燃料成本。這個過程顯著減小了決策過程的復雜性。

• 經濟調度

經濟調度（ED）分配電力系統中的發電機組的發電變化，以達到最適宜的區域經濟性能。ED為最佳的電氣系統運行提供指導，以滿足每個發電機的功率需求、蒸汽需求和最小的燃料成本。

ED采用先進的優化潮流算法以確定最佳的發電模式，同時維持適當?shù)膬?chǔ)備裕度。計算出并分配個別發電機組的發電量，以滿足最低成本下的負荷要求。ED考慮到發電成本與發電水平不成比例、系統在地理上分散、輸電損失依靠發電模式而定的事實。

• 交易安排

交易安排（IS）提供從一個控制區域到另一個控制區域的能量轉移的容量安排，同時考慮線路、調度輔助服務、能源交易的財務跟蹤。IS專注于電力調度交換和安排，結合了能源調度、交易管理、能源成本分析和報告。

ETAP IS提供了一個用戶界面，可以在每個地點創建能源交易。這個界面允許用戶為每個地點分別指定合同，并為每個地點分配不重迭的進度表。從IS應用程序中，交易區域控制誤差（ACE）就可以被提供給自動發電控制（AGC）計算。

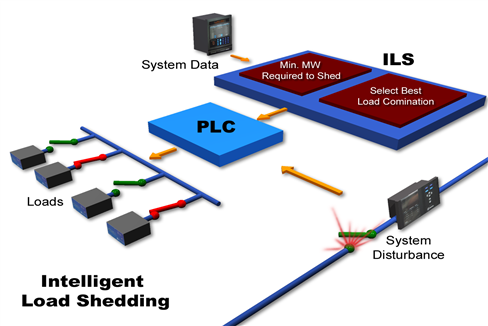

5.3智能切負荷（ILS）

智能切負荷（ILS）為電氣擾動和發電量丟失提供最佳的、快速的切負荷。根據擾動的類型和位置、實際的運行發電、旋轉備用、負荷、配置、負荷分配和優先權，ILS為每個子系統計算必需切掉的有功負荷最小值。然后ILS將選擇最好的負荷組合（CBs）來滿足這個需求。執行所有這些，對于瞬時事件就在系統中的擾動發生之后的幾個毫秒內，對于穩態過負荷情形就在自定義延時之后的幾個毫秒內。

• 負荷保存

在擾動中切除負荷所需時間越長，最終必須切除的負荷越多。因?yàn)镮LS的智能和速度，使用ILS切除負荷的實際數量遠遠少于使用常規方法例如像頻率繼電器和PLC裝置切除的負荷數量。

ILS提供無限數量的負荷時間表供操作員選擇。在擾動或發生緊急情況的時候，這個緊急情況下負荷減少的靈活性在系統的靈活性中產生最終作用。每個負荷時間表能被定義不同的優先級表格、負荷組、選項、計算方法等等。這對于那些負荷優先級可能不同的系統的不同運行周期是十分必要的。有了ILS，操作員可以用最小的工作量實現負荷時間表的轉換。

• 負荷恢復

負荷恢復應用程序通過自動恢復系統可用部分供電同時保持故障隔離來最小化擾動之后的停機時間，不超過備用電源和線路的容量。

操作員通告和確認提供了允許調度員重新啟動負荷的途徑。有了開關管理，可以一步一步地或在一個動作重新啟動負荷。在重新啟動被認為是無效的或不安全的地方，ETAP將自動地禁止重新啟動并告知系統操作員該負荷不能啟動。

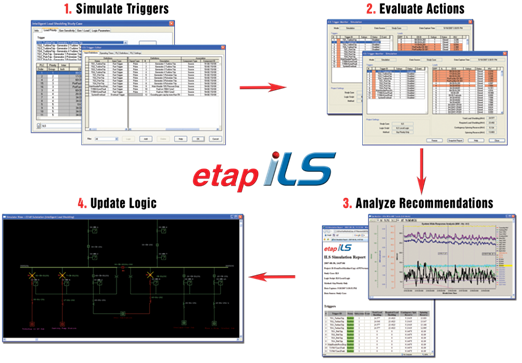

• 切負荷確認

使用ETAP的仿真功能如潮流分析和暫態穩定能確認和分析穩態及動態響應。ILS仿真器使用模擬和實時運行數據。這是對操作預演或修改現有切負荷計劃、負荷添加和聯鎖修改，預測系統響應和切負荷動作的完美工具。用適當?shù)脑L問權限確認ILS邏輯之后，控制器可以很容易地更新服務器而不需引入在線系統或中斷服務器的運行。

5.4智能變電站（ISub）

智能變電站（iSub）是指由ETAP指導新建或改造的綜合變電站，iSub作為一個變電站綜合解決方案的一部分，提供保護、控制、自動化、監測和通信等功能。iSub是變電站的核心，對于系統狀態的動態變化，它最先作出響應。

• 變電站自動化

iSub技術彌補了其它變電站自動化解決方案的缺點。為了系統監測、評估和自動化，ETAP的智能分析方法被用于管理采集到的數據。嵌入式的可編程邏輯編輯器提供了一個友好的用戶界面，來創建幾乎任何變電站自動化應用程序。iSub能從變電站的數字設備中采集數據，無論什么設備協議或是數據格式。

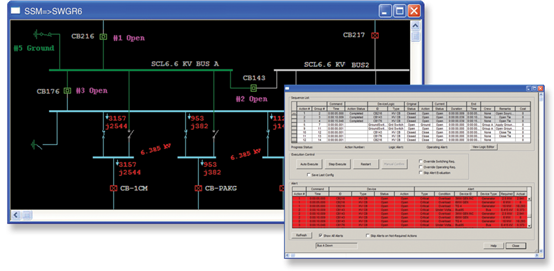

• 開關管理

開關管理允許調度員使用圖形化的用戶界面建立一個完整的開關程序，并且可以一步執行這個開關計劃的所有動作。這個開關序列包含了斷路器、負荷隔離和接地隔離的開關設備以及執行時間的清單。執行任何開關序列之前，應用程序會校核這個次序是否順從安全開關程序，并且在執行每一步時進行下一步前要求確認，為了避免疏忽的開關。

可以為雙端引線母線結構的母線負荷轉移設置開關計劃，從而取代一步步的切換方法。開關序列能排列基于斷電時間、未交付能源和開關次序，可以很容易的比較計劃的不同變化。

• 負荷管理

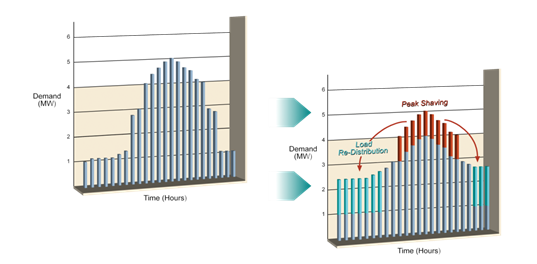

智能負荷管理（ILM）可以幫助執行控制策略，從而避免不能預料的高峰需求時段可能帶來的高昂電費影響月平衡。ILM在電氣擾動時自動執行有序系統循環，可以防止昂貴的原料損失以及減少不安全的操作情況。

ETAP綜合計算分析系統幫您從鋼鐵廠的設計、施工、運行到維護每個階段都提供了智能、可靠的解決方案，為您的企業電力系統安全、穩定、經濟運行保駕護航，從而使您的企業發展邁上更高一個臺階。
